Verstärker AHB5614S9 von ASB

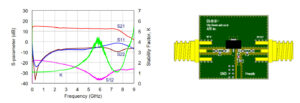

Der Verstärker AHB5614S9 von ASB ist ein äußerst rauscharmer Amplifier MMIC mit spektakulären Kennwerten für Anwendungen im Frequenzbereich zwischen 50 und 6000MHz. Der Einsatzbereich des AHB5614S9 erstreckt sich sowohl auf Receiver, als auch auf Transmitter bis zu 7000MHz. Der neue ASB-Verstärker vereint hohe Linearität über einen extrem weiten Frequenzbereich mit einem sehr flach verlaufenden Gain mit nur ±0,65dB Variation. Im oftmals genutzten Bereich von 950 bis 4000MHz beträgt die Variation sogar nur ±0,2dB und zwischen 3000 und 7000MHz lediglich ±0,35dB. – Um diese Werte zu erreichen, werden in der Anwendungsschaltung lediglich drei Blocking/Decoupling-Kondensatoren und eine HF-Induktivität benötigt. Damit stellt dieser Gainblock einen der weltweit besten Verstärker dieser Art dar.
Key Features des AHB5614S9:
- Gain: 13.7 dB at 2000 MHz
- Ultra-Flat Gain at 50 ~ 7000 MHz
- NF 2.7dB at 2000 MHz
- P1dB 19.4 dBm at 2000 MHz
- OIP3 36.3 dBm at 2000 MHz
- MTTF > 100 Years
- Single Supply: +5V, 82mA
- Housing: SOT89
Mit seinem Leistungsvermögen ist der AHB5614S9 perfekt für den Einsatz in wide-band-Applikationen bei 50 bis 7000MHz und 3000 bis 7000MHz geeignet. Außerdem passt er auch ideal für 5G und V2X oder für Anwendungen in den Bereichen 1950 bis 4000MHz bzw. 50 bis 4000MHz.
Einen vollständigen Überblick über den AHB5614S9 erhalten Sie im Datenblatt des Verstärkers. Für eine individuelle Projektberatung stehen wir Ihnen gerne zur Verfügung, schreiben Sie uns.
