Darf es noch ein bisserl kleiner sein?



Ultraminiatur-SAW-Filter für GPS/GNSS-Applikationen



Ultraminiatur-SAW-Filter für GPS/GNSS-Applikationen

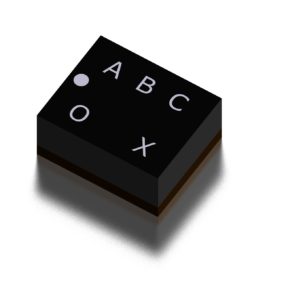

CompoTEK samt Partner Suntsu präsentieren der Fachwelt eine Reihe von GPS/GNSS-SAW-Filtern im extrem kleinen Gehäuse von lediglich 1,1mm x 0,9mm x 0,5mm – das derzeit kleinste erhältliche Design. Zur scharfen Bandbegrenzung ist der Einsatz von akustischen Oberflächenwellenfiltern (SAW- bzw. AOFW-Filter) bei Nutzung von GPS/GNSS-Receivern in Lokalisierungs-Applikationen unumgänglich. Jedoch sind kleinere Gehäusegrößen mit einer gleichzeitig geringen Einfügedämpfung nur schwierig am Markt zu finden. Mit der Einführung dieses Ultra-Miniatur-GNSS-SAW-Filters geht CompoTEKs neuer Partner diese beiden zentralen Herausforderungen direkt an.

Die neuen Suntsu SAW-HF-Filter-Modelle in ihrer kleinen SMD-Gehäusegröße bieten geringe Einfügedämpfungen laut folgender Tabelle.

Frequenzbereich in MHz Einfügedämpfung in dB
(typ.)
VSWR in/out
(typ.)
1559,10-1563,10 1,2 1,1
1574,42-1576,42 0,9 1,2
1597,55-1605,89 1,3 1,3



Die Dämpfung erreicht typische Werte von beispielsweise 45dB im Bereich 2400-2570MHz. Die maximale Eingangsleistung beträgt 15dBm. Ein- und Ausgang haben jeweils 50Ω Impedanz.



Die wesentlichen Merkmale umfassen:

  • Verlustarme RF-SAW-Filter im SMD-Gehäuse
  • Ultraminiaturgröße von 1,1mm x 0,9mm x 0,5mm
  • Niedrige Einfügedämpfung
  • Für verschiedene GNSS-Bänder bzw. Standards verfügbar (GPS, COMPASS, GLONASS)
  • 50Ω Impedanz
  • Arbeitstemperaturbereich -30..+85°C



Lesen Sie hier im Datenblatt weiter.

Überzeugt? Ihr CompoTEK-Team berät Sie gerne, auch zu allen weiteren Produkten von Suntsu Electronics.

Schreiben Sie uns!
