Ultra-rauscharme Verstärker für 5G-Anwendungen im C-Band

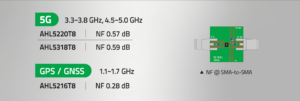

Die koreanischen Amplifier-Experten von ASB haben eine Reihe neuer High-Performance-Produkte für die Telekommunikation im Portfolio. Die ultra-rauscharmen Verstärker für 5G-Anwendungen im C-Band bestechen allen voran durch ihre äußerst niedrigen Rauschwerte, ihre hohe Linearität und durch den schaltbaren on/off control für den Leistungsteil. Der AHL5220 ist beispielsweise ein GaAs E-pHEMT Ultra low noise & High Linearity LNA mit exzellenten Werten in den 5G-Frequenzbereichen von 2,5 bis 4,2 GHz für die Bänder n77 und n78.

Das aktuell wichtigste Band ist „n78“ (bei 3,6 GHz). Hier funken langfristig alle vier deutschen 5G-Provider, das Band wird vorrangig für die Versorgung der Städte genutzt. Bei 3,6 GHz wird ein Gain von 15,7 dB bei einer Rauschzahl von 0,6 dB sowie ein 34,5 dBm Output IP3 erreicht. Die Betriebsspannung beträgt 5 Volt bei einem Id von 65 mA, die Gehäuseform ist ein bleifreies TDFN8. Für das Band n79 von 4,4 bis 5,0 GHz steht der AHL5318 mit ebenfalls hervorragenden Spezifikationen bereit. Der nutzbare Frequenzbereich des Verstärkers reicht von 3,0 bis 6,2 GHz. Bei 4,7 GHz bietet diese Verstärker einen Gewinn von 15,4 dB, eine Rauschzahl von 0,85 dB und ein OIP3 von 35 dBm. Die on/off Kontrolle ist hier ebenfalls integriert.

Detaillierte technische Informationen zu den extrem rauscharmen Verstärker-MMICs erhalten Sie im Datenblatt des AHL5220.

Haben Sie Fragen zu Ihrer Applikation? Benötigen Sie Muster oder individualisierte Eval-Boards?

Wir beraten Sie gerne – schreiben Sie uns.
