Ultra-kompakte TCXOs von KDS für Industrial + Automotive Anwendungen



DSB211SDN TCXO von KDS
Photo by Louis Reed on Unsplash
and Photo by carlos aranda on Unsplash

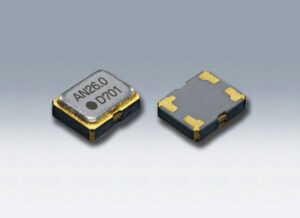

DSB211SDN TCXO von KDS



Der DSB211SDN TCXO von KDS gehört zur DSBxxxSDN Serie der japanischen Quarz-Experten. Damit erhalten Sie einen stromsparenden TXCO für Kommunikations-, GPS/GNSS- und Industrie-Anwendungen für den Frequenzbereich von 9 bis 52MHz. Es werden alle aktuell gängigen 4Pad Gehäuse Bauformen von 1,6 x 1,2 mm bis 3,2 x 2,5mm angeboten. Außerdem ist der TCXO im Spannungsbereich von 1,68 bis 3,5V einsetzbar und bietet eine Frequenz-Toleranz von 1,5ppm sowie eine Temperaturstabilität von 0,5ppm bei -40 bis +85°C. Es ist lediglich ein Aging von +/-1ppm/a zu berücksichtigen. Mit -115dBc/Hz Offset 100Hz zeigt der TCXO ein gutes Phasenrauschen.



DSB211SDN TCXO von KDS



Key Features der DSBxxxSDN Serie:



  • Standard Frequency: 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
  • Supply Voltage Range: +1.68 to +3.5V
  • Current Consumption: +1.5mA max.(f≦26MHz)/+2.0mA・max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz)
  • Output Level: 0.8Vp-p min.(f≦52MHz)(Clipped Sinewave/DC-coupled)
  • Output Load: 10kΩ//10pF
  • Start up Time: 2.0ms max.

Weitere Informationen erhalten Sie außerdem im Datenblatt, gerne stellen wir Muster mit Ihren individuellen Spezifikationen zur Verfügung. Schreiben Sie uns.
